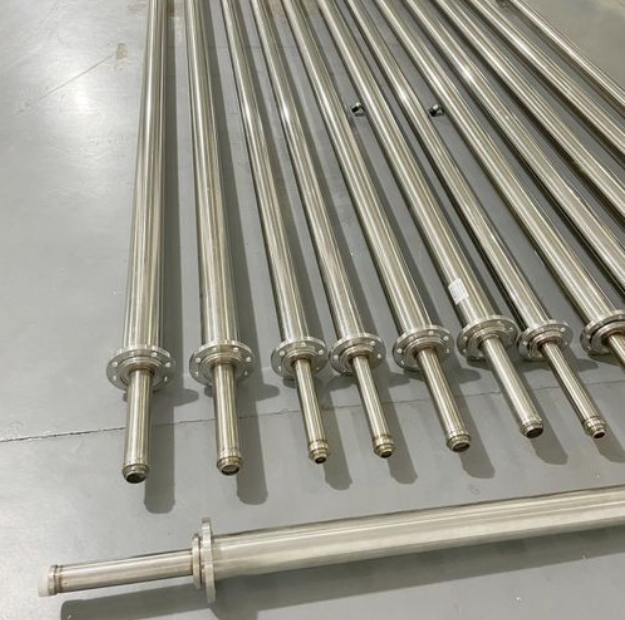

一、為什么普通焊接鋼管不適合液氮管道？

1. 低溫 “冷脆” 風(fēng)險(xiǎn)：材質(zhì)韌性急劇下降

• 普通碳鋼的最低適用溫度通常不低于 - 20℃（如 Q235 的沖擊韌性合格溫度約 - 20℃），遠(yuǎn)高于液氮的 - 196℃，完全超出其安全使用范圍；

• 即使是部分 “低溫碳鋼”（如 16MnDR，適用溫度 - 40℃~-60℃），其低溫耐受極限也遠(yuǎn)低于液氮溫度，仍存在脆裂風(fēng)險(xiǎn)。

•


2. 焊接部位是薄弱環(huán)節(jié)：密封性與強(qiáng)度不足

• 普通焊接工藝（如手工電弧焊）若未針對(duì)低溫優(yōu)化，焊縫處易產(chǎn)生夾渣、氣孔、未焊透等缺陷，低溫下這些缺陷會(huì)進(jìn)一步擴(kuò)大，導(dǎo)致液氮泄漏；
• 焊縫金屬的低溫韌性通常低于母材，冷脆風(fēng)險(xiǎn)比管材本身更高，長期輸送中可能因應(yīng)力集中（如冷縮熱脹產(chǎn)生的熱應(yīng)力）引發(fā)焊縫開裂。

3. 耐低溫腐蝕能力不足（雖液氮無腐蝕，但需考慮環(huán)境影響）

二、液氮管道的推薦材質(zhì)（替代焊接鋼管）

三、特殊情況：若需使用焊接鋼管，需滿足哪些極端條件？

1. 材質(zhì)必須是超低溫專用碳鋼：如采用符合 ASTM A333 Gr.6 標(biāo)準(zhǔn)的鋼管（適用溫度低至 - 196℃），其成分經(jīng)過優(yōu)化（含鎳、錳等元素），低溫韌性達(dá)標(biāo)；
2. 焊接工藝嚴(yán)格控制：使用低溫專用焊材（如 E8018-C3），采用氬弧焊打底 + 埋弧焊填充，焊后進(jìn)行 “消除應(yīng)力熱處理”，并 100% 進(jìn)行射線探傷（RT）或超聲波探傷（UT），確保焊縫無缺陷；
3. 管道預(yù)處理到位：內(nèi)部徹底干燥（殘留水分＜0.1%）、脫脂處理（避免油脂低溫凝固堵塞），外部做保溫層（如聚氨酯 + 不銹鋼外殼），防止結(jié)露銹蝕；
4. 壓力與長度限制：僅適用于低壓（≤0.1MPa）、短距離（≤5m）輸送，且需設(shè)置泄漏報(bào)警裝置，定期檢測(cè)管道壁厚與焊縫狀態(tài)。

四、總結(jié)：核心結(jié)論

1. 普通焊接鋼管（如 Q235）絕對(duì)禁止用于液氮管道：低溫冷脆、焊縫缺陷、銹蝕風(fēng)險(xiǎn)會(huì)直接導(dǎo)致安全事故；
2. 優(yōu)先選擇奧氏體不銹鋼（304/316L）或鋁合金管道：這是行業(yè)主流方案，能滿足液氮 - 196℃的低溫要求，安全性與穩(wěn)定性有保障；
3. 若特殊場景需用焊接鋼管，必須選用超低溫專用碳鋼（如 ASTM A333 Gr.6）+ 嚴(yán)格工藝控制，且僅限低壓、短距離臨時(shí)使用，需經(jīng)專業(yè)機(jī)構(gòu)評(píng)估驗(yàn)證。
